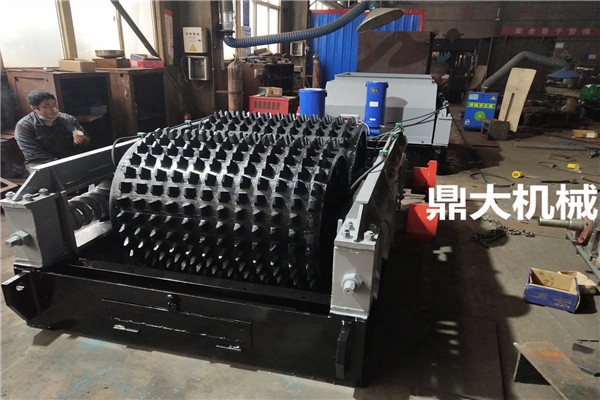

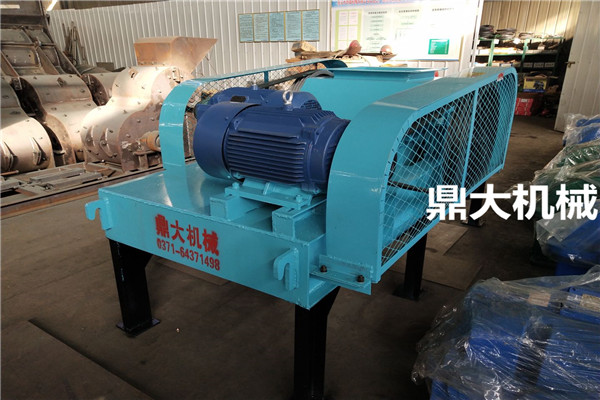

鼎大雙齒輥破碎機是由電機、兩組齒輥組、齒輥箱、彈簧緩沖裝置、機架等部分組成，根據安裝要求傳動系統的設置有右、左安裝形式。下面為大家詳細介紹結構部件：
1、傳動部分
雙齒輥破碎機由電動機、減速機、齒形聯軸器等組成的傳動部分，不僅可以傳遞已調定的扭矩，同時還能對運轉的設備起保護作用。
兩輥分別固定在機座和從動軸承座上，從動軸承座放在機座的一個平面上，可前后滑動，兩輥間的相對工作距離可用調整墊來改變，并由加力部分的彈性力使其已調定的工作距離基本保持不變，當遇到鐵塊或難于破碎的大塊物料時，由破碎力而產生的水平力將推動從動軸承座向外運動，通過拉桿壓縮加力部分的彈簧，使兩輥間工作距離增大而排除物料，而后，由于彈性力的作用，從動軸承座將回復到原來的位置，兩輥?zhàn)由涎b有12塊更換方便的，尺寸相同的齒板。物料的破碎方法是磨碎、壓碎、沖擊破碎和折斷。
3、齒輪箱
齒輪箱內安裝有四個齒輪、連板、軸等，齒輪箱的作用是：當齒輥改變工作距離時，它始終保持四個齒輪的正確的嚙合和傳動，使從動輥的破碎工作不受影響，它的大行程為140mm。
該部分由兩根長拉桿和兩組共16個壓縮彈簧等組成，它們的作用是保證主動輥和從動輥間的工作距離，利用壓縮彈簧被壓縮后所儲存的能量使齒輥具有一定的破碎能力；當從動軸承座向外滑動并排出物料后快速同步復位。
5、機架
機架是由用螺栓聯接起來的四個鑄件等組成，主動軸承座也包含在這箱形結構的機架中，調整固定于機架中部緩沖墊處的墊板組，可使兩軸線平行誤差為±1mm。
不論是過去還是未來，鼎大雙齒輥破碎機的銷售模式如何轉變，我們的設備質量始終堅持如一，打造完美的設備是送給客戶更好的禮物。
